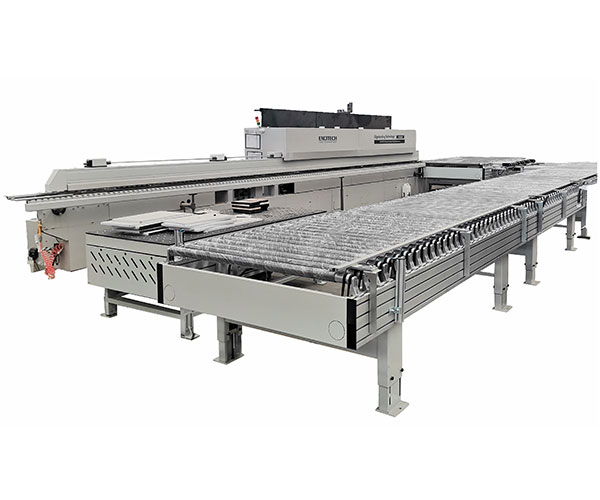

Rulle-type returtransportørlinje for kantbåndmaskin

1. Produktintroduksjon

Rulle-type returtransportbånd for kantbåndmaskin har en høy grad av automatisering; PLS-programmeringen er enkel betjening, maskinen er pålitelig og med god ytelse. Først mater arbeideren arbeidsstykket manuelt ved siden, det forseglede arbeidsstykket vil bli mottatt av rulle-type returtransportbånd for kantbåndmaskin for automatisk retur, og deretter manuelt konvertere de andre sidene for kantbånd igjen, for å realisere funksjon av intelligent returkantbånd.

2. Produktparameter (spesifikasjon)

Modell	FQ-UX22
Utvalg for arbeidsstykker	300*300-1200*2400mm
Arbeidsstykkets tykkelse	10~60 mm
Maksimal lastevekt	100 kg
Arbeidshastighet	12~28M/min
Total strømforsyning	7,5KW

Del én: Maskinhode-1

Ytre dimensjon	L3500*B2330mm(1815)*H900±50mm
Rullelengde	1700mm og 1400mm
Hovedstråle	240*50 Aluminiumsprofil
Rulle Dia	56mm med gummibelagt
Gummi tykkelse	3 mm
Avstand mellom valser	120 mm

Del to: Maskinhode-2

Ytre dimensjon	L3000*B2660mm (1615)*H900±50mm
Rullelengde	1500 mm
Hovedstråle	240*50 Aluminiumsprofil
Rulle Dia	56mm med gummibelagt
Gummi tykkelse	3 mm
Avstand mellom valser	120 mm
Legg til med bakelittplate for å holde panelet

Del tre: Elektrisk rullebane

Ytre dimensjon	L6900*B1415mm *H900±50mm
Hovedstråle	240*50 Aluminiumsprofil
Rulle Dia	56mm med gummibelagt
Rullelengde	1300 mm
Gummi tykkelse	3 mm
Avstand mellom valser	120 mm

Del fire: Pneumatisk ball-flytebord

Total dimensjon	L2500*B1200*H800~900mm
Materiale til bordplaten	8#U-stål med bakelittplate
Hovedramme	60*40*3mm rektangulært rør
Strømforsyning	1,5 KW
Med løftefunksjon er løfterekkevidden rundt 100 mm

Del fem: Pneumatisk ball-flytebord

Total dimensjon	L1800*B600*H900±50mm
Materiale til bordplaten	8#U-stål med bakelittplate
Luft blåser	1,5 KW, merke
Bein	60*40*3mm rektangulært rør
Hovedramme	40*60 stål

1. Stabil transport, ingen relativ bevegelse mellom materialer og transport, kan redusere skaden på transportobjekter;
2. Enkel struktur, lett å vedlikeholde; Lavt energiforbruk og lav kostnad.
3. Ikke bare operasjonsmotstanden er liten, men også slitasjen på arbeidsstykket er liten, så produktiviteten er høy, noe som kan bidra til å redusere produksjonskostnadene.

4. Produktdetaljer
