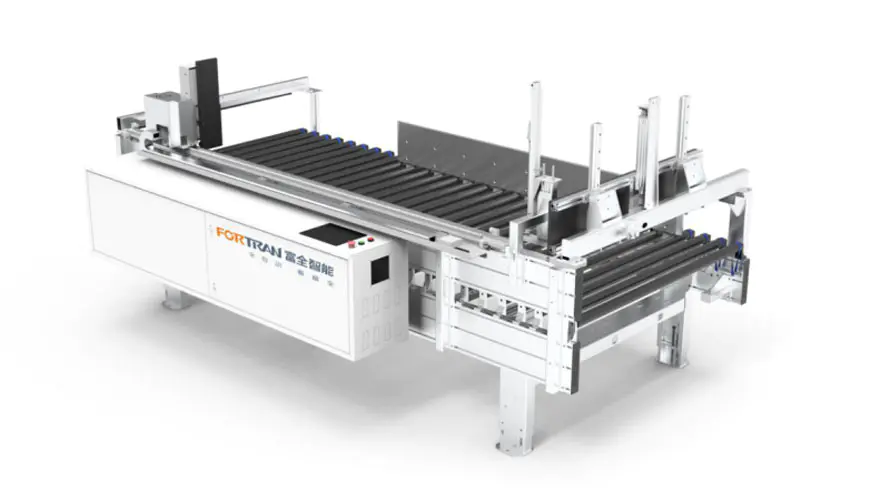

Integrert intelligent målestasjon

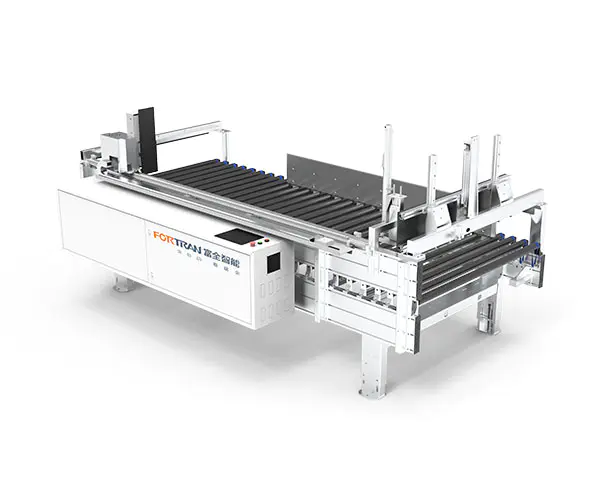

Totalt maskinbilde

Utstyrsparametere

Totale dimensjoner L*B*H(mm)	Veiing av utstyr (kg)	Måling av lastekapasitet (kg/㎡)	Total effekt (kW)	Målenøyaktighet（mm）	Høyde på arbeidsbenken (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Måleparametere

Behandlingsområde for brettlengde L（mm）	Behandlingsområde for brettbredde W（mm）	Behandlingsområde for bretttykkelse H（mm）	Måling av effektivitet (tider/min)	Transporthastighet (m/min)
350-2800	200-1200	18-250	4-6	0-35 (justerbar frekvenskonvertering)

1. Føttene kuttes og bores med laser, noe som sikrer nøyaktige hullposisjoner. De bøyes av en CNC-bøyemaskin for nøyaktige vinkler.
2.Føttene er laget av kaldvalsede syltet stålplater med flate overflater. Etter kuleblåsing og sandblåsing er de sprøytebelagt for sterk korrosjonsbestandighet.
3. Føttene bruker bevegelige justerbare fotkopper, og tilbyr sterk tilpasningsevne til flathet i underlaget.
4. De varmgalvaniserte valsene er dekket med italiensk importerte slanger, som effektivt forhindrer overflateriper på arbeidsstykker på grunn av friksjon og sikrer intakte arbeidsstykkeoverflater.
5. Den elastiske remdriften produserer lav støy under drift. Det elastiske beltet har høy seighet og lang levetid.
6. Både stoppere og bakplater er laget av kompaktlaminat, og støtteplatene er laget av glatte PE-plater, noe som gir lav friksjonsmotstand.
7.Den integrerte lengde- og breddemåledesignen reduserer gulvplassen.
8. Automatisk kontroll muliggjør måling med høy nøyaktighet, høy effektivitet og lav feilfrekvens.

9. Styreskinnen til den mekaniske posisjoneringsenheten bruker Hiwin styreskinne, med høy presisjon, lav vibrasjon og lang levetid. Transmisjonen bruker gir og stativ for høy hastighet og høy presisjon. Posisjoneringen vedtar en servomotor, som sikrer presisjon, effektivitet, hastighet, høyt dreiemoment og liten størrelse.

Den integrerte intelligente målestasjonen brukes hovedsakelig til å måle stablelengden, bredden og tykkelsen på hver pakke med brett før pakking. Den måler først lengden, deretter bredden og til slutt høyden, med høy hastighet, liten gulvplass og høy effektivitet. Den har en bred og tykk aluminiumsprofilramme, som er elegant og har utmerket stabilitet.

Serienummer	Navn	Trekk	Modul

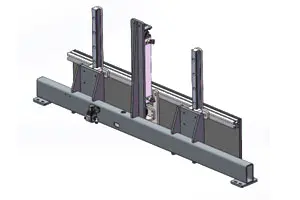

1	Lengdemålende bevegelig bjelkemontering	En høypresisjons servomotor overfører kraft gjennom en planetarisk reduksjon, som gir høyt dreiemoment, lavt støynivå og stabil kraft. Kraften overføres gjennom en synkron aksel og gir for å realisere rask bevegelse av hele mekanismen, og dermed forbedre effektiviteten.

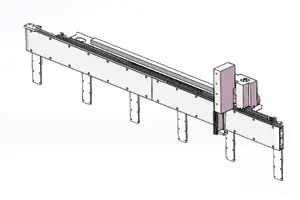

2	Lengdemåling av fast platemontering	Denne enden fungerer som målreferanseplaten. Baffelen drives av en luftsylinder for vertikale løft og oppnår rask og stabil lineær bevegelse ved hjelp av Hiwin presisjonsføringsskinner.
3	Målerulletransportørramme	Rullene tar i bruk italienske importerte gummibelagte ruller med glatte og lyse overflater og høy friksjon, noe som sikrer absolutt stabil transport av pakker og reduserer muligheten for glidende friksjon. De utsettes for kuleblåsing og spraybelegg for å sikre det generelle utseendet og rammens stivhet.

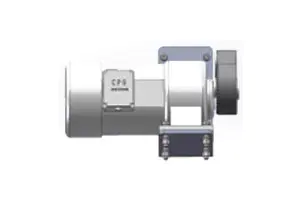

4	Rullemotorenhet	Bruker importerte girmotorer for holdbarhet. Kraften overføres stabilt til rullene gjennom synkrone trinser og synkronbelter.

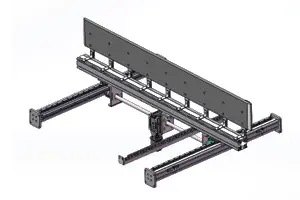

5	Breddemålende seksjonsmåling Effektmekanisme	Det horisontale kraftsystemet bruker en høypresisjons servomotor kombinert med en presisjonsreduksjon for å sikre stabiliteten til transmisjonssystemet.

Tre-visnings tegninger
