Gantry Type laste- og lossemaskin

FORTRAN er den toppledende produsenten og leverandøren av automasjonslinje i Kina. Laste- og lossemaskin av portaltype er egnet for kalsiumsilikatplater, glassmagnesiumplater, sementfiberplater, panelmøbler, MDF-plater og sponplater for å bevege seg stabilt opp og ned. Gantry type laste- og lossemaskin er egnet for automatisk løfting og mating av store tallerkener, med lang holdbarhet.

Modell:FQ-LMJT2

Send forespørsel

produktbeskrivelse

1. Produktintroduksjon

Laste- og lossemaskin av portaltype er enkel å betjene og portalen kan betjenes med én knapp. Laste- og lossemaskin av portaltype er enkel å betjene for å spare arbeidskraft og forbedre produksjonseffektiviteten. Panelet transporteres til rullebordet under laste- og lossemaskinen av portaltypen, deretter går grepet av portalen ned til panelet, suger og flytter panelet til innstilt posisjon, og til slutt går griperen ned til det laveste settpunktet og løsner panelet.

2. Produktparameter (spesifikasjon)

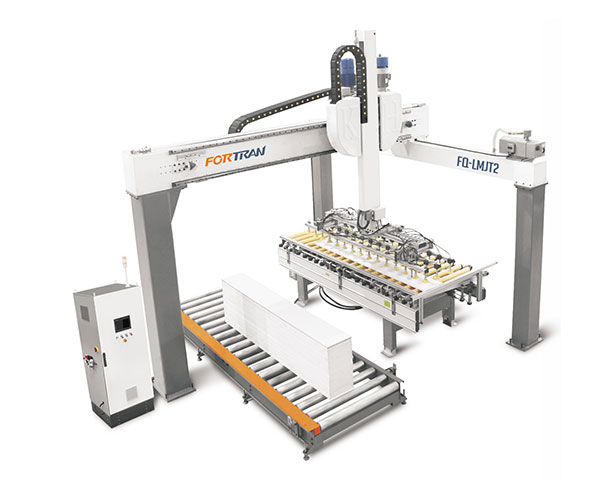

a. T type two-station bridge loader:

Modell	FQ-LMJT2
Ytre dimensjon	L4800B4800H4700mm
Panellengde	300-2400 mm
Panelbredde	300-1200 mm
Lastekapasitet	50 kg/m²
Total kraft	9KW
Hastighet	4-5 ganger/min
Hovedstråle	høyfast firkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLS-kontrollsystem	Delta/ Inovanc
Føringsskinne	Hiwin

b. To-stasjons brolaster

Modell	FQ-LMJT2
Ytre dimensjon	L4800B4800H4700mm
Panellengde	300-2400 mm
Panelbredde	300-1200 mm
Lastekapasitet	50 kg/m²
Total kraft	9KW
Hastighet	4-5 ganger/min
Hovedstråle	høyfast firkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLS-kontrollsystem	Delta/ Inovanc
Føringsskinne	Hiwin

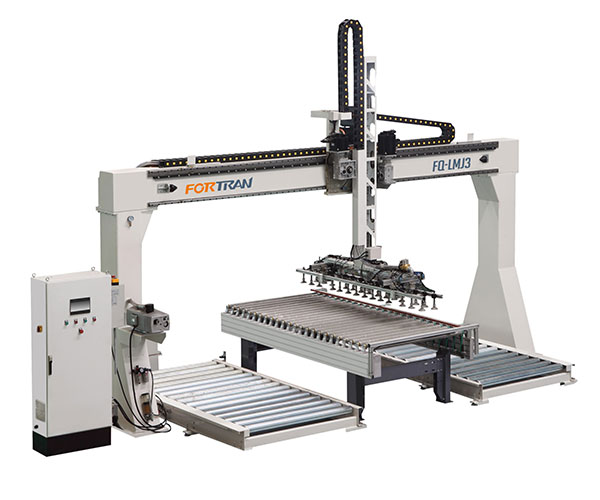

c. Tre-stasjons brolaster:

Modell	FQ-LMJ3
Ytre dimensjon	L5800B2200H4700mm
Panellengde	300-2400 mm
Panelbredde	300-1200 mm
Lastekapasitet	50 kg/m²
Total kraft	6KW
Hastighet	4-5 ganger/min
Hovedstråle	høyfast firkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLS-kontrollsystem	Delta/ Inovance
Føringsskinne	Hiwin

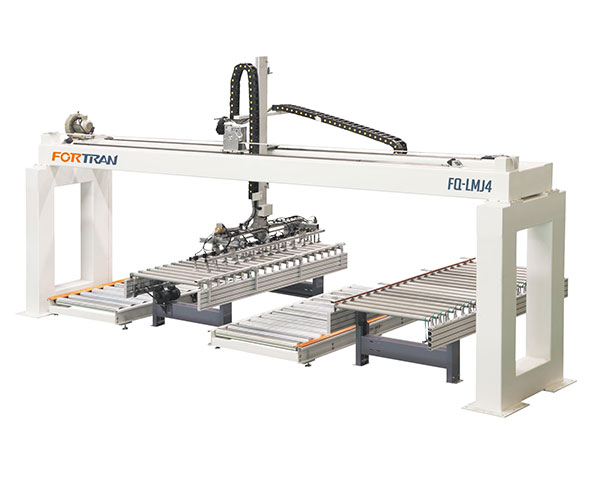

d. Fire-stasjons brolaster:

Modell	FQ-LMJ4
Ytre dimensjon	L6800B2200H4700mm
Panellengde	300-2400 mm
Panelbredde	300-1200 mm
Lastekapasitet	50 kg/m²
Total kraft	6KW
Hastighet	4-5 ganger/min
Hovedstråle	høyfast firkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLS-kontrollsystem	Delta/ Inovance
Føringsskinne	Hiwin

3. Produktfunksjon og applikasjon

1. Hovedbjelken er laget av firkantstål med høy styrke. Rammen er skjøtet med hele firkantrøret, med høy belastning, for å sikre jevn arbeidsprosess og stabil struktur.
2.Koblingsdelen er nøyaktig sveiset av japansk OTC-robot og dannet på en gang.
3.Taiwan Delta servomotor, kontrollerer vakuumkoppen opp eller ned, med jevn horisontal bevegelse.
4. Gantry-type laste- og lossemaskin bruker høykvalitets skrå tannføringsskinne. Sammenlignet med rett tannføringsskinne, har skrå tannføringsskinne høyere slitestyrke og sterkere smøreevne.

4. Produktdetaljer
