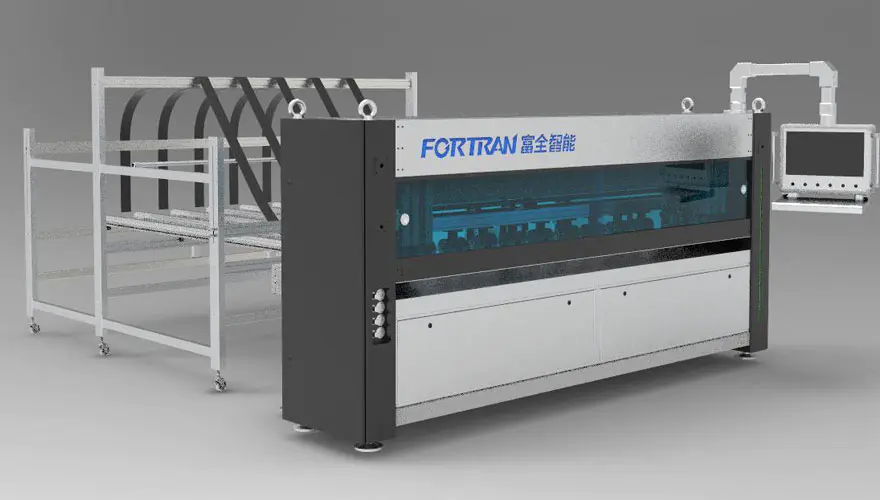

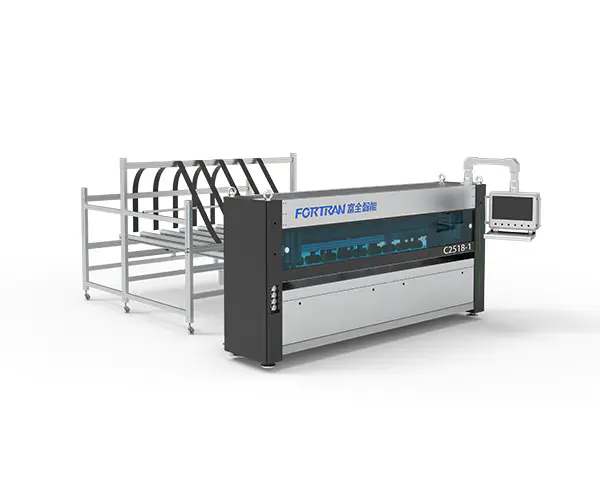

Helautomatisk papirskjæremaskin

Maskinspesifikasjoner

Dimensjoner L*B*H(mm)	Grunnleggende spesifikasjoner	Strømforsyning (kW)	Kuttehastighet (M/min)	Arbeidshøyde (mm)
6700*3650*3000	7 vertikale+1 horisontale kniver, med enkeltarkmating og kontinuerlig arkmating	5.25	0-120	850

Behandlingsparametere

Min. Kuttelengde L (mm)	Maks. Klippebredde W (mm)	Skjæretykkelse for bølgepapir H (mm)	Langsgående bladavstandspresisjon (mm)	Effektivitet (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Den helautomatiske papirskjæremaskinen brukes til kontinuerlig behandling med fast lengde av bølgepapir og enkeltark for å produsere brettekartonger. Maskinen utfører krølling i både tverrgående og langsgående retninger, intermitterende skjæring og skjærebehandling på bølgepapiret. Skjæring med fast lengde gir mulighet for både masseproduksjon og tilpasset produksjon. Maskinen kan brukes som en frittstående enhet eller som den første delen av en pakkelinje.

Ingen.	Punkt	Funksjoner	Modell

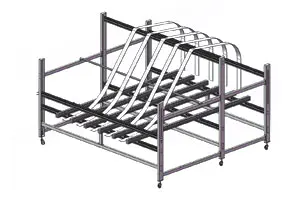

1	Oppbevaringsstativ for papir	Papirlagringsstativet er laget av beisingsplate gjennom bøyebehandling, med en enkel struktur, pålitelig konstruksjon. Den er malt for å sikre et attraktivt utseende og utmerket rustbestandighet. Standardkonfigurasjonen inkluderer et kontinuerlig pappmaterialstativ og en enkeltlags pappmatingsstrimmel.

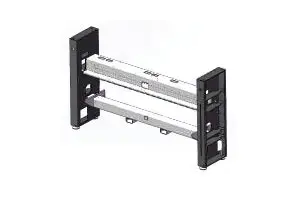

2	Rammestruktur	Rammen er produsert ved presisjonsbearbeiding etter sveising av rektangulære stålrør og stålplater. Det sikrer høy monteringsnøyaktighet og driftspresisjon, og garanterer lang levetid og utmerket stabilitet til utstyret.

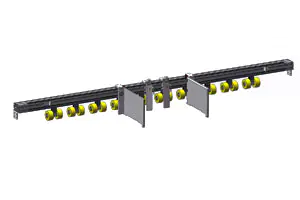

3	Drivmekanisme	Matetrykkhjulet er laget av PU-materiale, med en lys og vakker overflate og friksjon, som effektivt kan forbedre påliteligheten til papptransport. I mellomtiden er trekktrommelen importert fra Tyskland, holdbar og langvarig; den kan justeres manuelt og festes til siden.

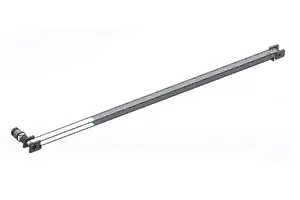

4	Tverrgående struktur	Kraften leveres av en høypresisjons servomotor kombinert med en reduksjon og en synkron hjulmekanisme, som oppnår høyhastighets og presis posisjonering, og sikrer dermed nøyaktigheten av kartongkuttet;

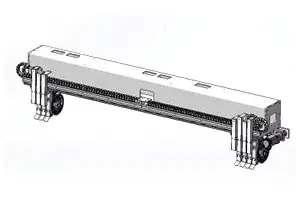

5	Langsgående klippeenhet	Denne mekanismen er hovedsakelig sammensatt av syv sett med knivholdere. Den tverrgående knivbelteservoen driver plasseringen av den langsgående kniven, som kan møte kravene til effektiv drift samtidig som den sikrer holdbarhet.

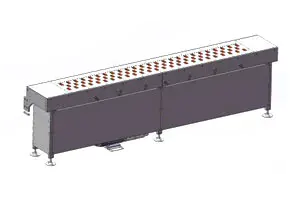

6	Justerbar lagringsenhet	Rullene styres av en servomotor pluss en hastighetsdemper. For å forbedre driftsnøyaktigheten og effektiviteten bruker vi en høypresisjon vinkelgir hastighetsreduksjon utstyrt med en høypresisjons servomotor. En vakuumsugestruktur er tatt i bruk for å adsorbere papp, noe som muliggjør bedre transport av enkeltlags papp.
7	Maskinkapsling	Hovedfokuset er å dekorere selve maskinen. Et utvendig beskyttelsesdeksel er lagt til maskinen, som er behandlet med pulverlakk for å sikre en estetisk tiltalende og slitesterk finish som ikke fliser eller flasses. Observasjonsvinduet foran på maskinen er laget av et dypblått akrylpanel, som ikke bare er visuelt attraktivt og elegant, men også svært spenstig og motstandsdyktig mot knusing. I tillegg er det installert en glideskinne av aluminiumslegering, som har en blank overflate og fungerer lydløst uten støy.

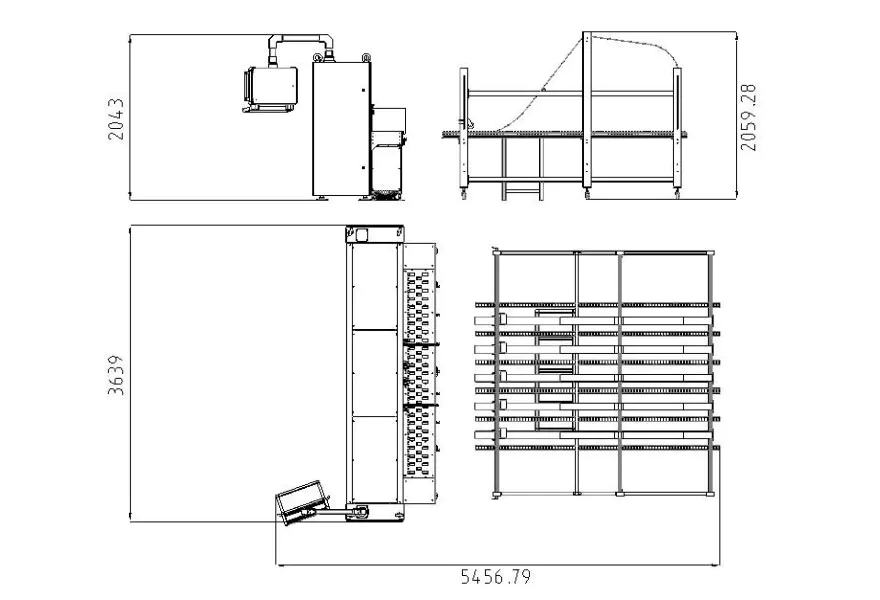

Tre-visnings tegninger

Krav til forbruksvarer

1.Krav til bølgepapir på innmatingsstasjonen

A. Kontinuerlig bølgepapirbredde: 400–2350 mm;
B.Stablehøyde,inkludert en 120 mm pall:Maksimum 1300 mm;
C.Stablebredde, maksimum: 1300 mm; Lengde på bølgepapir ved utløpspunktet: Minimum 300 mm;
D.Lengdetoleranse for skjæring med fast lengde:Maksimum 0,5 %;Tverrtoleranse for skjæring med fast lengde:Maksimum±2,0 mm;
E. Korrugert papirtykkelse: 2,5–6 mm, ± 0,2 mm; Maksimal råvarekvalitet opp til 2,30 f.Kr. (i henhold til DIN 55468-standarden);
F. Kvaliteten på pappen samsvarer med DIN 55468-standarden;

G. Enkelt korrugert, maksimal tykkelse på omtrent 4 mm (kvalitet: 1,10–1,40); Dobbel korrugert, maksimal tykkelse på omtrent 6 mm.

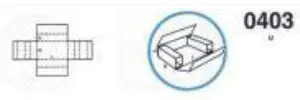

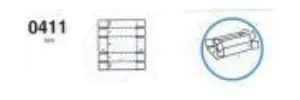

2. Kartongtyper

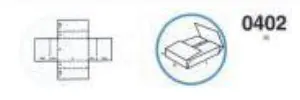

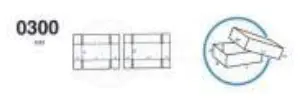

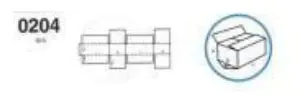

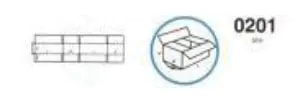

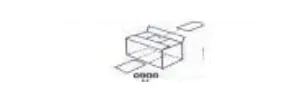

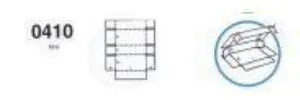

Serienummer	Navn	Bilde	Papirmatingsretning	Minimum størrelse
1	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
2	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
3	Himmel- og jorddekke		langsgående	Lengde: minimum 400 mm Bredde: minimum 225mm Høyde: minimum 18mm
4	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Bredde: minimum 450 mm Høyde: minimum 18mm
5	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
6	All-wing boks		langsgående	Lengde: minimum 400 mm Høyde: minimum 225mm Høyde: minimum 18mm
7	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
8	Firkantet papp		langsgående	Lengde: minimum 400 mm Høyde: minimum 18mm
