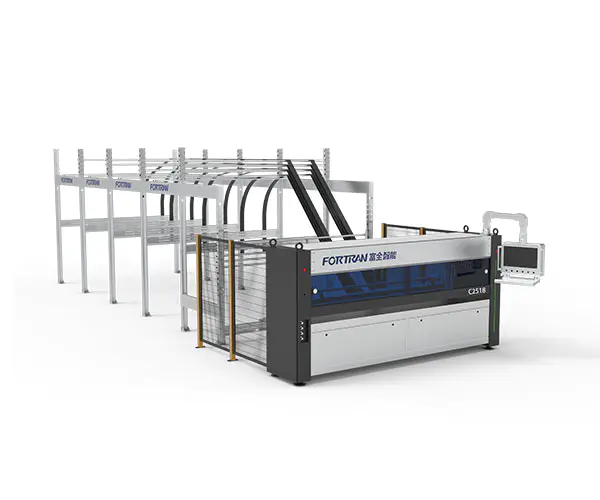

Automatisk papirskjæremaskin

Maskinspesifikasjoner

Dimensjoner L*B*H(mm)	Grunnleggende spesifikasjoner	Strømforsyning (kW)	Kuttehastighet (M/min)	Arbeidshøyde (mm)
11650*4040*3000	7 vertikale+1 horisontale kniver, tre-servokontroll, med 4 magasiner	6	0-120	900

Behandlingsparametere

Min. Kuttelengde L (mm)	Maks. Klippebredde W (mm)	Skjæretykkelse for bølgepapir H (mm)	Langsgående bladavstandspresisjon (mm)	Effektivitet (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Den automatiske papirskjæremaskinen brukes til kontinuerlig bearbeiding av bølgepapir med fast lengde for å produsere brettekartonger. Maskinen utfører krølling både i tverr- og lengderetninger, intermitterende skjæring og skjærebehandling på bølgepapiret. Skjæring med fast lengde gir mulighet for både masseproduksjon og tilpasset produksjon. Maskinen kan brukes som en frittstående enhet eller som den første delen av en pakkelinje.

Ingen.	Punkt	Funksjoner	Modell

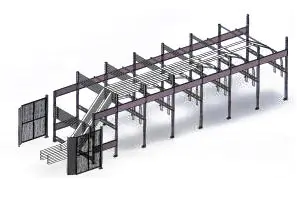

1	Oppbevaringsstativ for papir	Papiroppbevaringsstativet er laget av syrevaskede stålplater som er bøyd i form. Det har en enkel struktur, pålitelig montering og en kaldgalvanisert finish, som gir den et attraktivt utseende og utmerket rustbestandighet. Standardkonfigurasjonen inkluderer fire papiroppbevaringsrom.
2	Rammestruktur	Rammen er produsert ved presisjonsbearbeiding etter sveising av rektangulære stålrør og stålplater. Det sikrer høy monteringsnøyaktighet og driftspresisjon, og garanterer lang levetid og utmerket stabilitet til utstyret.

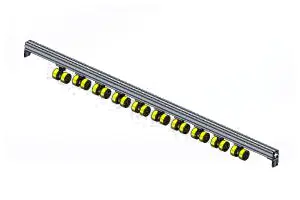

3	Drivmekanisme	Matetrykkvalsen er laget av PU-materiale, som har en lys og attraktiv overflate med høy friksjon. Dette forbedrer effektivt påliteligheten til papptransport. I mellomtiden er trekktrommelen importert fra Tyskland og er svært slitesterk.
4	Tverrgående struktur	Kraften leveres av en høypresisjons servomotor kombinert med en reduksjon og en synkron hjulmekanisme, som oppnår høyhastighets og presis posisjonering, og sikrer dermed nøyaktigheten av kartongkuttet;
5	Langsgående klippeenhet	Denne mekanismen er hovedsakelig sammensatt av syv sett med knivholdere. Den tverrgående knivbelteservoen driver plasseringen av den langsgående kniven, som kan møte kravene til effektiv drift samtidig som den sikrer holdbarhet.

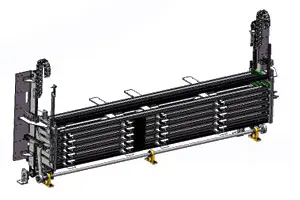

6	Justerbar lagringsenhet	Ende-hovedrammene er maskinert av CNC for å sikre parallellitet på begge sider. Høystyrkekjeder brukes til vertikale løft for å sikre sikkerhet og pålitelighet, og for å forhindre kjedehopping. For å øke presisjonen og effektiviteten til driften bruker vi høypresisjons koniske girreduksjonsenheter utstyrt med høypresisjonsservomotorer. For å forbedre utnyttelsesgraden for papir er denne lagringsmekanismen designet med fire papir.
7	Maskinkapsling	Det primære fokuset er å dekorere selve maskinen. Et utvendig beskyttelsesdeksel er lagt til maskinen, som er behandlet med pulverlakk for å sikre en estetisk tiltalende og slitesterk finish som ikke fliser eller flasses. Observasjonsvinduet foran på maskinen er laget av et dypblått akrylpanel, som ikke bare er visuelt attraktivt og elegant, men også svært spenstig og motstandsdyktig mot skyv og lys. installert, som har en blank overflate og fungerer lydløst uten støy.

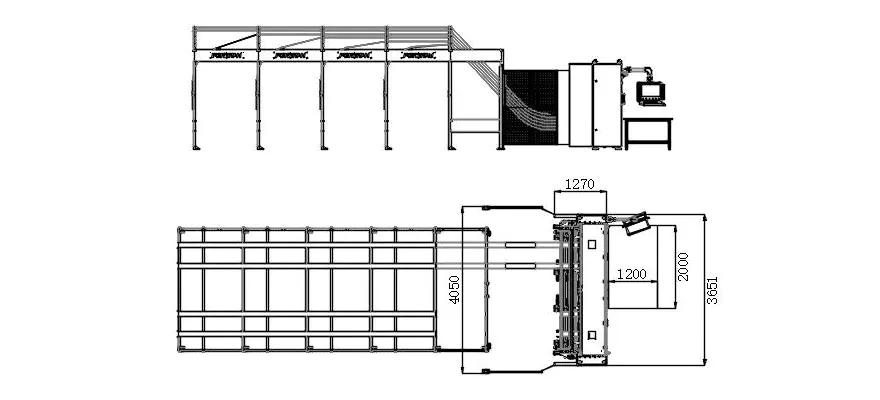

Tre-visnings tegninger

Krav til forbruksvarer

1.Krav til bølgepapir på innmatingsstasjonen

A. Kontinuerlig bølgepapirbredde: 400–2350 mm;
B.Total bredde på bølgepapir klemt side ved side: Maksimum 2550 mm;
C.Stablehøyde, inkludert en 120 mm pall: Maksimum 1300 mm;
D.Stablebredde, maksimum: 1300 mm; Lengde på bølgepapir ved utløpspunktet: Minimum 300 mm;
E.Lengdetoleranse for skjæring med fast lengde:Maksimum 0,5 %;Tverrtoleranse for skjæring med fast lengde:Maksimum±2,0 mm;
F. Korrugert papirtykkelse: 2,5–6 mm, ± 0,2 mm; Maksimal råvarekvalitet opp til 2,30 f.Kr. (i henhold til DIN 55468-standarden);
G.Kvaliteten på pappen samsvarer med DIN 55468-standarden;
H. Enkelt korrugert, maksimal tykkelse på ca. 4 mm (kvalitet: 1,10–1,40); Dobbeltbølget, maksimal tykkelse på ca. 6 mm.

2. Kartongtyper

Serienummer	Navn	Bilde	Papirmatingsretning	Minimum størrelse
1	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
2	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
3	Himmel- og jorddekke		langsgående	Lengde: minimum 400 mm Bredde: minimum 225mm Høyde: minimum 18mm
4	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Bredde: minimum 450 mm Høyde: minimum 18mm
5	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
6	All-wing boks		langsgående	Lengde: minimum 400 mm Høyde: minimum 225mm Høyde: minimum 18mm
7	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
8	Firkantet papp		langsgående	Lengde: minimum 400 mm Høyde: minimum 18mm
