Automatisk høyhastighets papirskjæremaskin

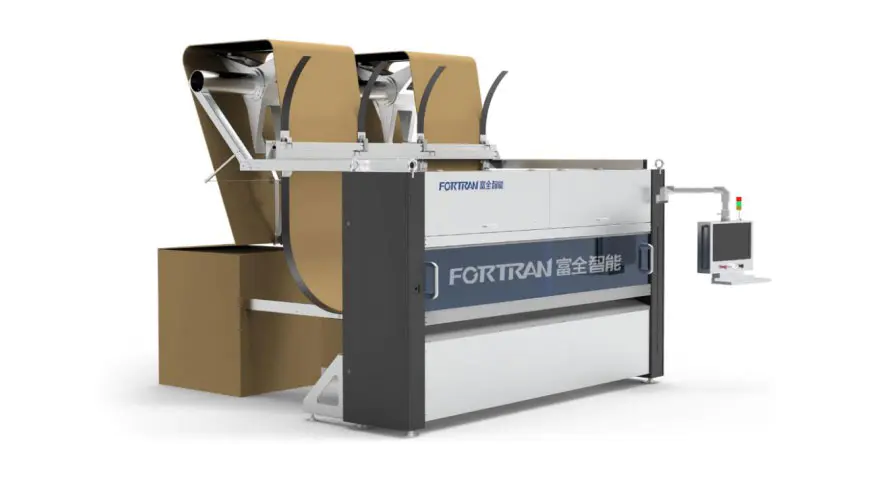

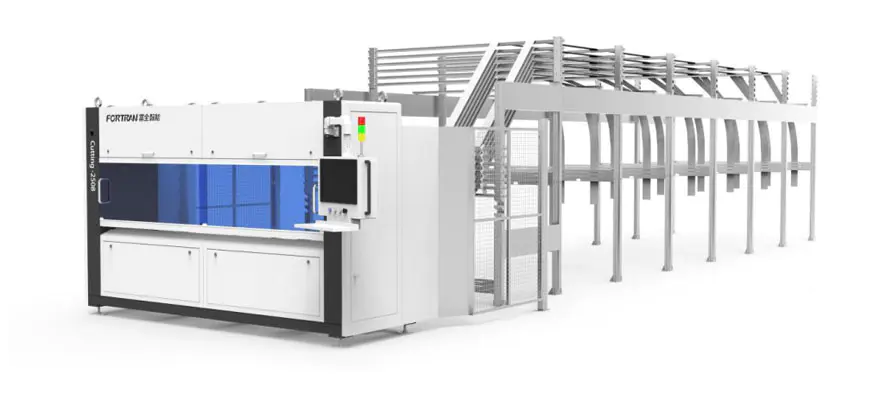

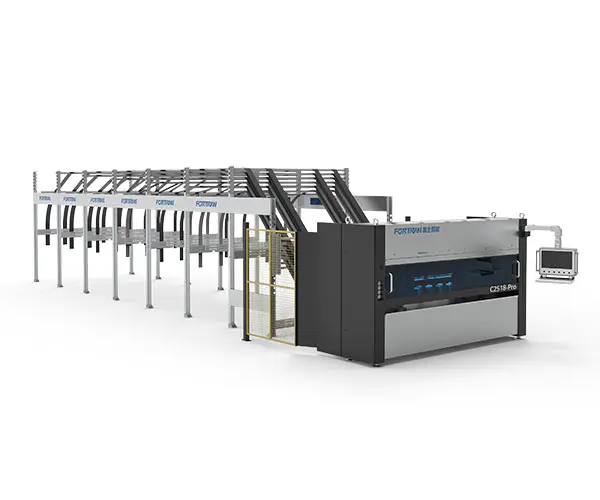

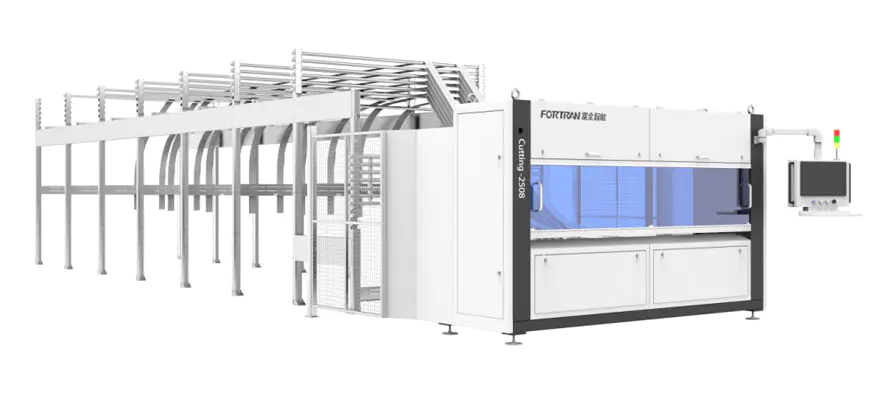

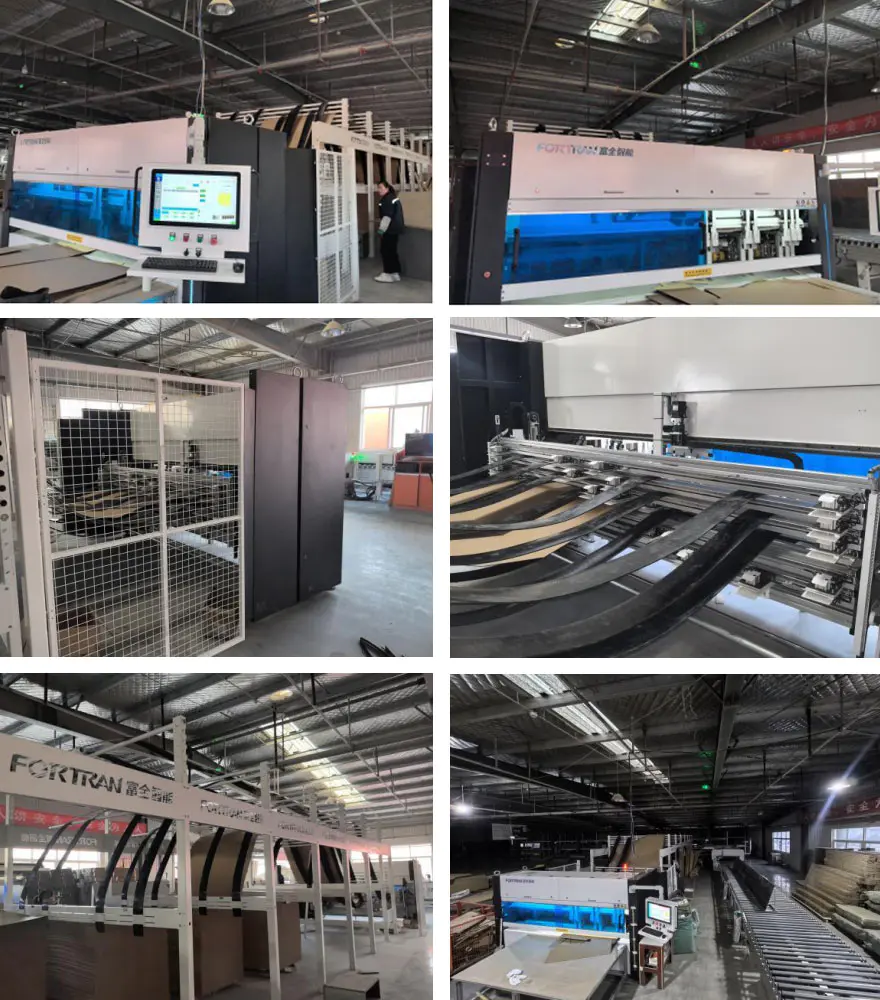

Maskinbilde

Maskinspesifikasjoner

Dimensjoner L*B*H(mm)	Grunnleggende spesifikasjoner	Strømforsyning (kW)	Kuttehastighet (M/min)	Arbeidshøyde (mm)
14750*4040*3000	11 vertikale+1 horisontale kniver, full servokontroll, med 6 magasiner	5.8	0-120	850

Behandlingsparametere

Min. Kuttelengde L (mm)	Maks. Klippebredde W (mm)	Skjæretykkelse for bølgepapir H (mm)	Langsgående bladavstandspresisjon (mm)	Effektivitet (PCS/min)
300	2550	2-7	±1,5	0-12

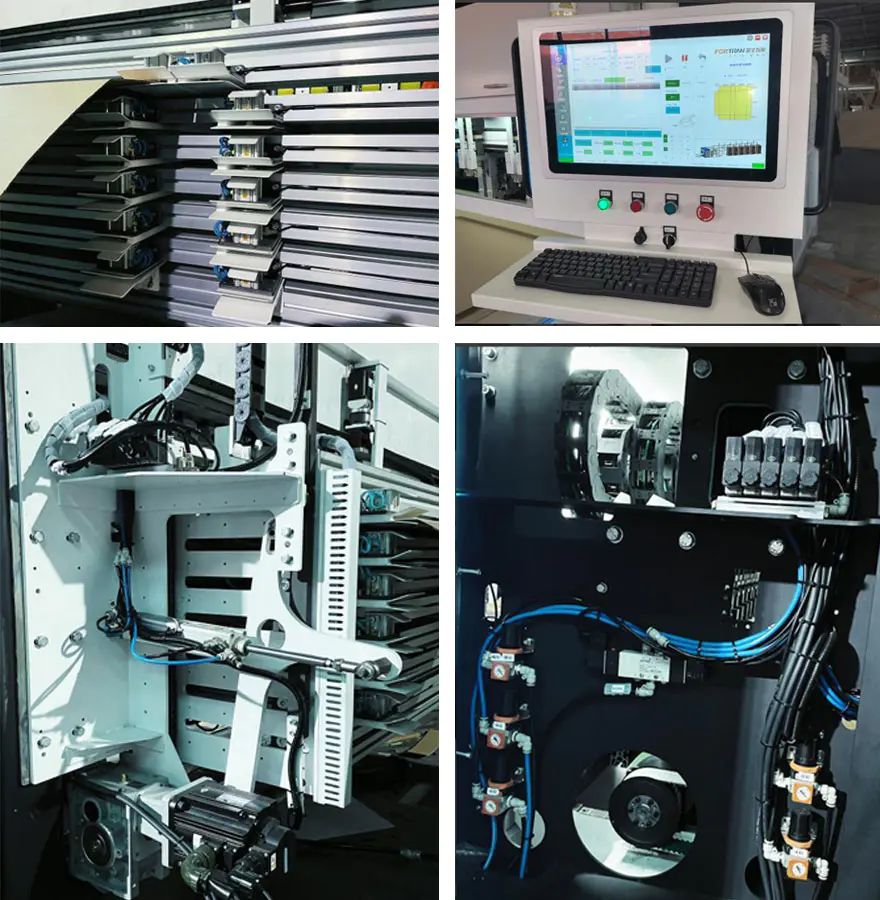

Generell beskrivelse av funksjoner

Den automatiske høyhastighets papirskjæremaskinen brukes til kontinuerlig behandling med fast lengde av bølgepapir og enkeltark for å produsere brettekartonger. Maskinen utfører krølling i både tverrgående og langsgående retninger, intermitterende skjæring og skjærebehandling på bølgepapiret. Skjæring med fast lengde gir mulighet for både masseproduksjon og tilpasset produksjon. Maskinen kan brukes som en frittstående enhet eller som den første delen av en pakkelinje.

Ingen.	Punkt	Funksjoner
1	Oppbevaringsstativ for papir	Papiroppbevaringsstativet er laget av syrevaskede stålplater og behandlet av bøying. Den har en enkel struktur, pålitelig konstruksjon og behandles med kulde galvanisering, noe som resulterer i et attraktivt utseende og utmerket rustmotstand. Standardkonfigurasjonen inkluderer 6 papiroppbevaringsrom, som kan være justert i henhold til ulike kundebehov, og tilbyr høy fleksibilitet og sterk tilpasningsevne.
2	Rammestruktur	Rammen er produsert ved presisjonsbearbeiding etter sveising av rektangulært stål rør og stålplater. Det sikrer høy monteringsnøyaktighet og driftspresisjon, og garanterer lang levetid og utmerket stabilitet til utstyret.
3	Drivmekanisme	Matetrykkvalsen er laget av PU-materiale, som har en lys og attraktiv overflate med høy friksjon. Dette forbedrer effektivt påliteligheten til papptransport. I mellomtiden er trekktrommelen importert fra Tyskland og er svært holdbar.
4	Tverrgående struktur	Kraften leveres av en høypresisjons servomotor kombinert med en redusering og en synkron hjulmekanisme, som oppnår høy
5	Langsgående klippeenhet	Denne mekanismen er primært sammensatt av 7 sett med knivholdere. Knivkonfigurasjonen av 7+1 gir mulighet for universell skjæring av bokstype 410 og 411. Den er designet for å møte krav til høyeffektiv drift samtidig som holdbarhet sikres;

6	Justerbar lagringsenhet	Begge ender av hovedkortet ved CNC-bearbeiding til sikre parallelle sider, bruk av høy styrke kjede opp og ned for å sikre sikkerhet og pålitelighet hopper ikke over tenner, for å forbedre nøyaktigheten og effektivitet i driften, bruker vi høy presisjon konisk girreduksjon utstyrt med høy presisjon service motor; For å forbedre utnyttelsesgraden av papir setter vi denne institusjonen som 6 papirbibliotek, som kan økes eller reduseres iht ulike kundebehov, praktisk og rask, og sterk tilpasningsevne;

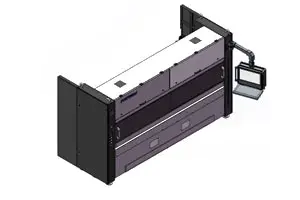

7	Maskinkapsling	Den primære funksjonen er å dekorere maskinen seg selv.Et eksternt beskyttelsesdeksel er lagt til maskinen. Dekselet er behandlet med plast sprøyting, noe som gjør det estetisk behagelig, delikat og motstandsdyktig mot maling chipping.Oversiktsvinduet foran av maskinen er laget av akrylplate, som gir den et attraktivt og elegant utseende, som samt høy seighet og motstand mot knusende.

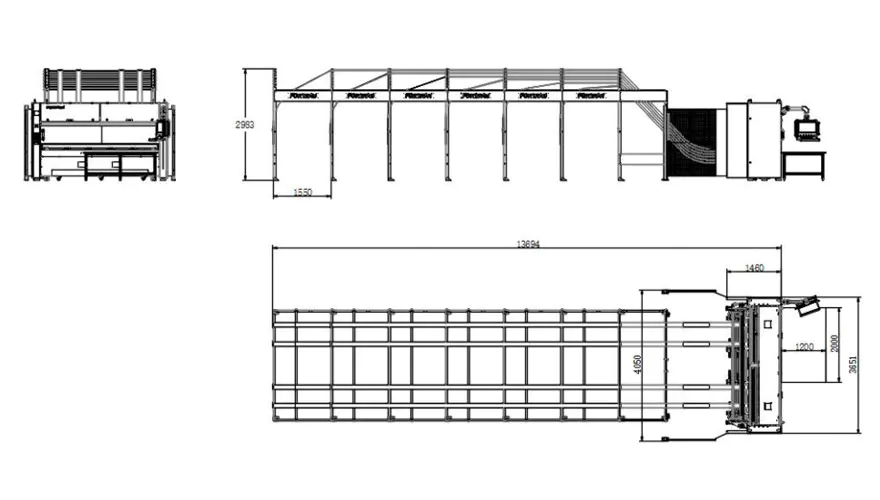

Tre-visnings tegninger

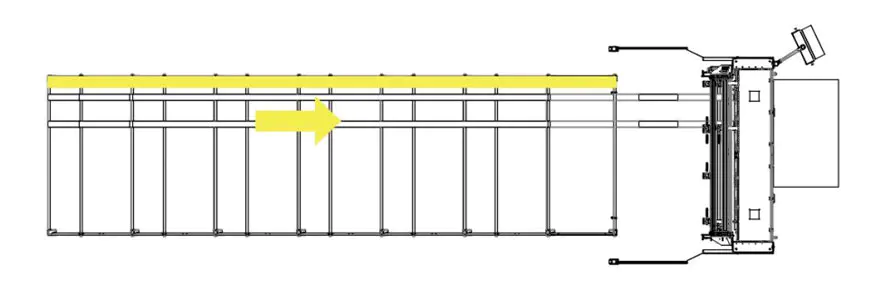

Skjematisk diagram over produksjonsprosessmodus

Krav til forbruksvarer

1.Krav til bølgepapir på innmatingsstasjonen

A. Kontinuerlig bølgepapirbredde: 400–2550 mm;
B.Total bredde på bølgepapir klemt side ved side: Maksimum 2550 mm;
C.Stablehøyde, inkludert en 120 mm pall: Maksimum 1300 mm;
D.Stablebredde, maksimum: 1300 mm; Lengde på bølgepapir ved utløpspunktet: Minimum 300 mm;
E.Lengdetoleranse for skjæring med fast lengde:Maksimum 0,5 %;Tverrtoleranse for skjæring med fast lengde:Maksimum±2,0 mm;
F. Korrugert papirtykkelse: 2-7 mm, ± 0,2 mm; Maksimal råvarekvalitet opp til 2,30 f.Kr. (i henhold til DIN 55468-standarden);
G.Kvaliteten på pappen samsvarer med DIN 55468-standarden;
H. Enkelt korrugert, maksimal tykkelse på omtrent 4 mm (kvalitet: 1,10–1,40); Dobbel korrugert, maksimal tykkelse på omtrent 7 mm.

2. Kartongtyper

Serienummer	Navn	Bilde	Papirmatingsretning	Minimum størrelse
1	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
2	Vanlig boks		langsgående	Lengde: minimum 400 mm Bredde: minimum 36mm Høyde: minimum 225mm
3	Himmel- og jorddekke		langsgående	Lengde: minimum 400 mm Bredde: minimum 225mm Høyde: minimum 18mm
4	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Bredde: minimum 450 mm Høyde: minimum 18mm
5	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
6	All-wing boks		langsgående	Lengde: minimum 400 mm Høyde: minimum 225mm Høyde: minimum 18mm
7	Midtforseglingsboks		langsgående	Lengde: minimum 400 mm Høyde: minimum 450 mm Høyde: minimum 18mm
8	Firkantet papp		langsgående	Lengde: minimum 400 mm Høyde: minimum 18mm

Liste over konfigurasjon av hovedkomponenter

Ingen.	Punkt	Spesifikasjoner	Antall	Notert
1	Langsgående bladenhet		7 SETT	Mengden kan tilpasses etter behov
2	Horisontal bladenhet		1 SETT
3	Rullemontering		3 STK
5	Tverrgående synkronbelte		1 STK
6	Synkronbelte		2 STK
7	Trekk servomotor		2 SETT
8	Trekkredusering		2 SETT
9	Justering Lagringsservomotor		1 SETT
10	Justering Lagringsreduksjon		1 SETT
11	Blade bevegelige motor		7 SETT	Mengden kan tilpasses etter behov
12	Blade Moving Reducer		7 SETT
13	Pneumatiske komponenter		1 SETT
14	Elektrisk kontrollboks	——	——
15	Elektriske komponenter	Fotoelektriske sensorer, Kabler, Reflektorer, Elektriske komponenter	——
16	Kontroller	Drivere, fastvare, moduler	——

Liste over deler og forbruksvarer som kan bæres

1. Bærbare deleliste

Ingen.	Punkt	Spesifikasjoner	Foreslått antall	U8 nummer
1	Mateakselbøssing	PCM260-02-020-260	6
2	Skyveakselbøssing	CZJ260-02-010-300	2
3	Sømløst grønt stille synkronbelte med stålkjerne (Xiet)	75-AT10-6910	1
4	Magnetventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 sirkulært tannblad	PCM260-03-010-010	2
6	Magnetventil	4N330C08B	1
7	Skyveknapp	HGH15CA	2
8	Presisjonstrykkreduksjonsventil	SDR20008JN	2
9	Sømløst polyuretan synkront belte med ståltråd - Silent type	AT10x50xL1290	1
10	Stafett	RXT-F01K D24	1
11	Sikring	5*20 mm 0,1A	5
12	Grensebryter	XCK-N2145P20C	2
13	Nærhetsbryter	IME12-06BPSZW2S	2
14	Sømløst polyuretan synkront belte med ståltråd - Silent type	AT10x50xL920	1

Forbruksmateriell liste

1	Papirkuttekraft gummirulle B	PCM260-01-020-300	1
2	φ66xφ16x0,8 sirkulært tannblad	PCM260-03-010-010	2
3	Mateakselbøssing	PCM260-02-020-260	2
4	Skyveakselbøssing	CZJ260-02-010-300	1
