Automatisk boksfoldemaskin

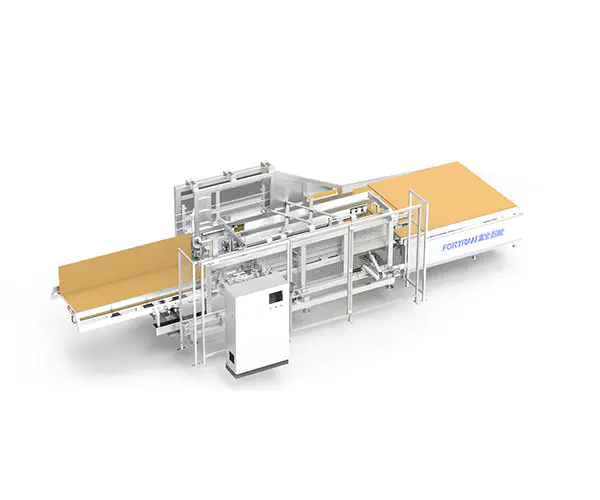

Totalt maskinbilde

Utstyrsparametere

Ytre dimensjoner L*B*H(mm)	Egenvekt av utstyr (kg)	Strømforsyning (kW)	Transporterende last (kg)	Arbeidshøyde（mm）
9760*3550*2500	Rundt 3700	4,5 kW (unntatt limenhet)	50	830±40 (ubestemt. Avhenger av kunde

Behandlingsomfang

Kartongbehandlingsområde L（mm）	Kartongbehandlingsområde W（mm）	Kartongbehandlingsområde H（mm）	Foldeeffektivitet (tider/min)	Bølgepapir tykkelse (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Kjernetilbehør merke: servomotor--Inovance;synkronbelte--Gardner;setelager--TR;frekvenskonverteringsmotor---Inovance:
2 Det overordnede stativrøret er sveiset og behandlet av portal, som er svært nøyaktig, pålitelig og holdbar.
3 Den lineære mekanismen til foldeboksmaskinen styres av presisjons lineær styreskinne, som er svært pålitelig og holdbar.
4 Sugekoppoverføringspapiret bruker en høypresisjons servomotor, som er enkel å kontrollere og kan forbedre nøyaktigheten til utstyret;

5 Maskinen kan brukes alene eller i kombinasjon med den tilpassede pakkelinjen. Bruksmåten er foranderlig og fleksibel

1 Bruker

A. Denne automatiske boksfoldemaskinen brukes i kartonger i esker;
B. Dette utstyret brukes til å lage esker av M/A-0410 modellkartonger;
C. Først, benchmark kartongen, trykk på den tilsvarende inngangsstørrelsen og start, og skriv inn utstyret for automatisk å lage en boks;

2 Oversikt over arbeidsprinsippet

Hele settet med utstyr er delt inn i fem deler: mateplattformmekanisme, hovedrammemekanisme, fast sidefoldemekanisme, mobil sidefoldemekanisme og medianoverføring mekanisme:

A. Når du arbeider, tilsvarer operasjonsskjerminngangen størrelsen på foldeboksen; etter at posisjoneringen er klar, etter at papirhuden er på linje med den fremre referansen og sidereferansen i positiv retning, trykker du på den grønne startknappen for å automatisk starte sugekoppen for å absorbere papirhuden inn i inngangen til bretteboksmaskinseksjonen;

B. Sugekoppen driver papirhuden inn i brettedelen, og den faste kanten og den bevegelige langkanten tilsvarer brettekanten inn, og sprayer deretter automatisk lim i den angitte limsprayposisjonen, og frontendens bretteposisjon fullføres en etter en;

C. Etter at front-end foldeboksen når den angitte posisjonen, etter at sylinderens nedadgående trykk er strammet, faller sugekoppen umiddelbart og tilbakestilles tilbake til opprinnelsen, og den bakre sugekoppen er festet til bakenden av papiret og venter på den; etter at den faste siden og den bevegelige sidefoldekanten fungerer samtidig, tilbakestilles flippgruppen etter fullføring; Den bakre sugekoppen driver papirhuden fremover til støpeposisjonen til bakendens foldeboks, og sprayer automatisk lim til den angitte posisjonen;

D. Etter at bakendens foldeboks når den angitte posisjonen, etter at sylinderens nedadgående trykk er strammet: etter at den faste siden og den bevegelige sidefoldekanten jobber samtidig, er vippegruppen fullført og tilbakestilt: utløpsmotoren sender umiddelbart støpekartongen til utgangen;

3 Funksjonell struktur"

Serienummer	Navn	Kjennetegn	Modell

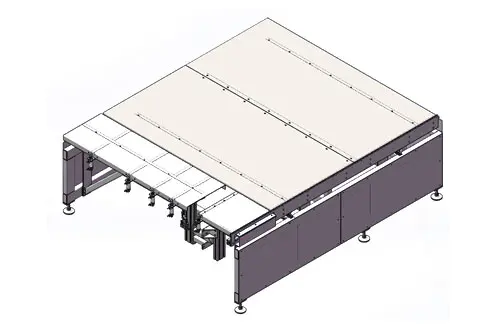

1	Oppbygning av fôringsbord	Materialbordet foran er plassert i flat bordposisjon, og sylinderen kontrollerer løfte- og posisjoneringspinnen; sideservomotoren lokaliserer nøyaktig forberedelsesposisjonen til papirhudmatingen;
2	Rack base struktur	Basen til stormaskinstativet, servokoblingskontrollservomotordrevet mobil foldemekanisme og mediandrivmekanismen er mer nøyaktige;
3	Fast sammenleggbar sidestativ sett	Fast sidefoldingsramme, sylinderfolding med kort kant, hjelpemating av platemetall på begge sider; bearbeiding av stativsveising; høy monteringsnøyaktighet, høy driftsnøyaktighet, som sikrer lang levetid og god stabilitet av utstyret;

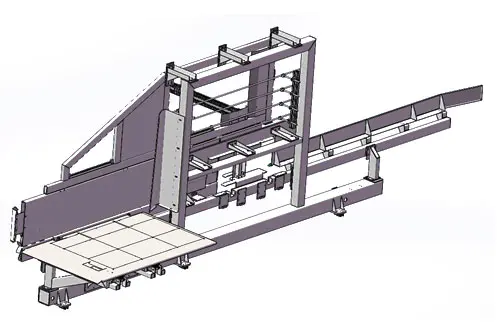

4	Mobilt sammenleggbart sidestativsett	Bevegelig sidefoldingsramme, langsidesylinderfolding, metallstøtte som mates på begge sider; bearbeiding av stativsveising, høy monteringsnøyaktighet, høy driftsnøyaktighet, som sikrer lang levetid og god stabilitet til utstyret;

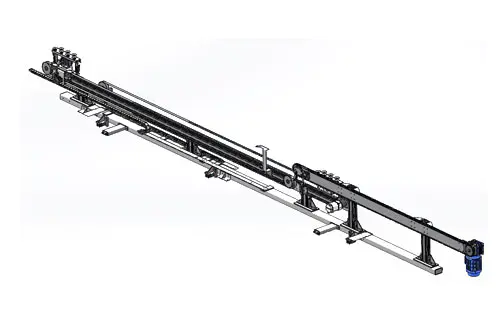

5	Fem deler av median drivmekanismen	Servokontrollstasjonen, den midterste sugekoppgruppen driver papirhudens bevegelse, utløpsmotoren driver kjeden for å drive papirhudutslippet;

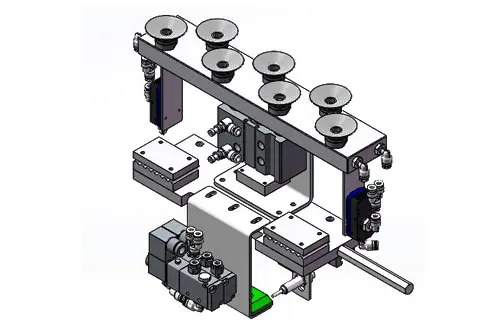

6	Sugekoppgruppe på mellomnivå	Beltet til servomotoren driver bevegelsen, sylinderen stiger og senkes, og sugekoppens vakuum absorberer papirhudoverføringen, nøyaktig drift og posisjonering;

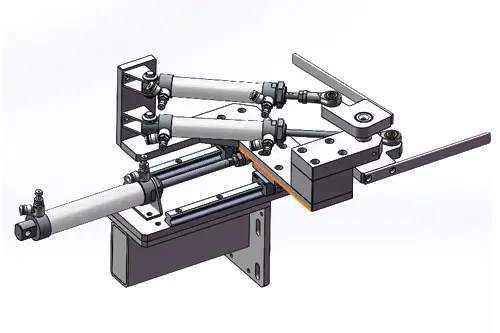

7	Sammenleggbar ekspansjonsgruppe	Den fremre og bakre sylinderutvidelsen samarbeider med styreskinnen for å bevege seg frem og tilbake, og grupperingssylinderens svingarmmekanisme realiserer folding av forskjellige spesifikasjoner og størrelser;

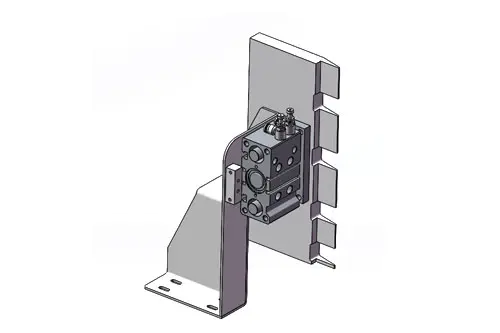

8	Pressplategruppe	Sylinderen ekspanderer før og etter, og virker på bøyningen av øret for å rette ut boksen i en rett vinkel;

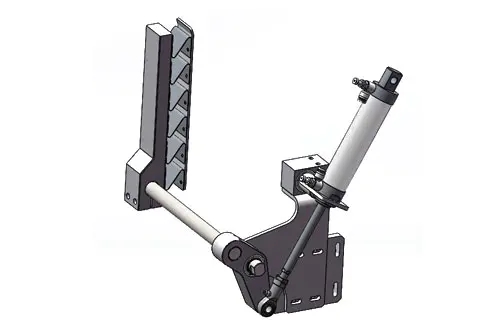

9	Sidevendende gruppe	Den er hovedsakelig ansvarlig for å presse den fremre og bakre enden av kartongen oppover, og sylinder-teleskoptransmisjonen driver svingarmen, slik at smeltelimet er fast og stabilt;

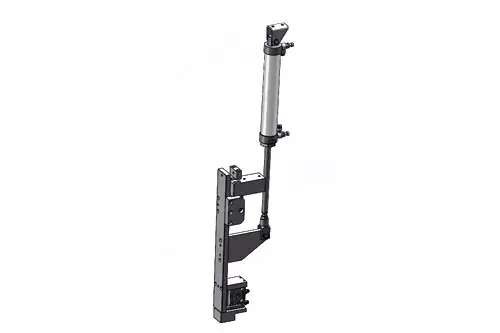

10	Svingarm øresetegruppe	Sylinderdrevekspansjonen driver svingarmen. Etter at svingarmen er plassert i en rett vinkel, klemmer den nedre trykksylinderen papirhuden, med kompresjonssmeltelimpastaen for sidevendende gruppe for å gjøre den fast og stabil;

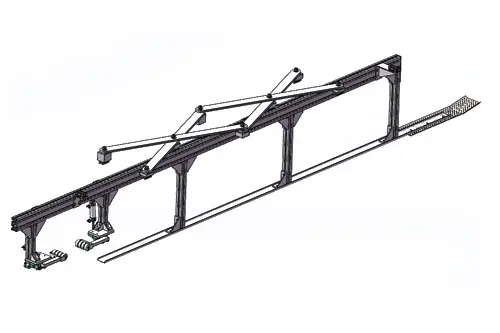

11	Mellomnivå hjelpekantpressegruppe	Den lange svingarmen samarbeider med styreskinnen for å oppnå en helautomatisk midtposisjon i midten av kartongen; det fremre blokkmaterialet hjelper den nedre sugekoppgruppen til å absorbere papirhuden; den bakre enden er delt inn i to grupper av fremre og bakre sylindre for å kontrollere forsiden og baksiden av svingarmen for å hjelpe papirkanten på papiret; for å forhindre at papirhuden blir for bred og slingrer seg.

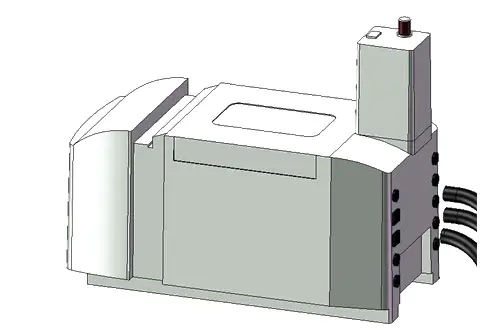

12	Limmaskinsystem	I limmaskinsystemet bruker vi et komplett sett med rent importert tilbehør fra Le Baide, som kan realisere kontinuerlig limsprøyting, komplette funksjoner, enkel innstilling og praktisk betjening;

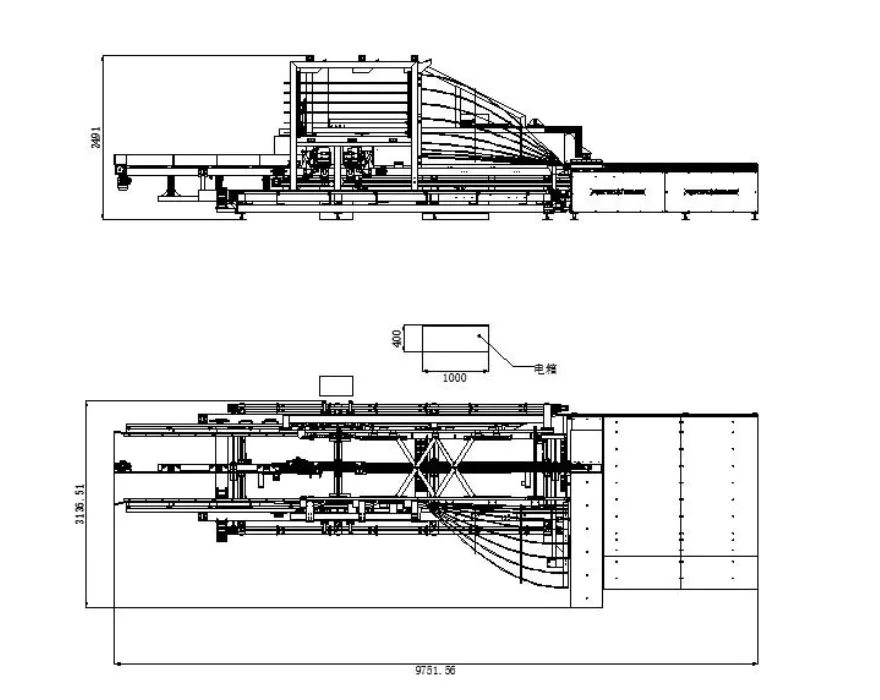

Tre visninger (ubestemt fordi størrelsen endres i henhold til parametere)

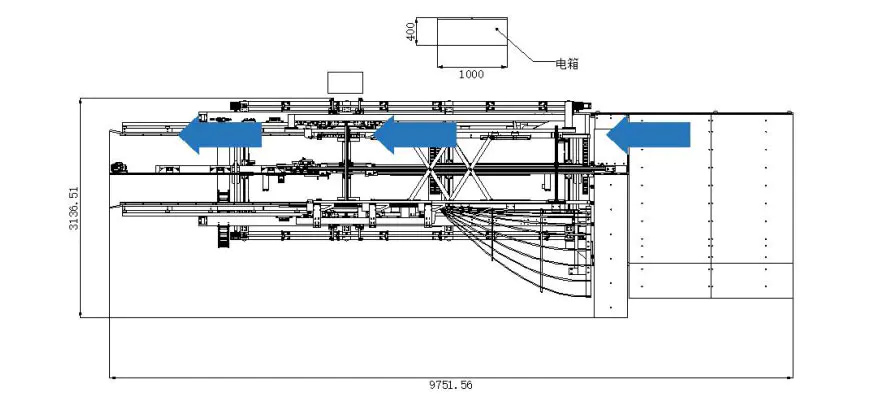

Skjematisk diagram av produksjonsprosessmodus (Ubestemt på grunn av størrelse endringer i henhold til parametere)
